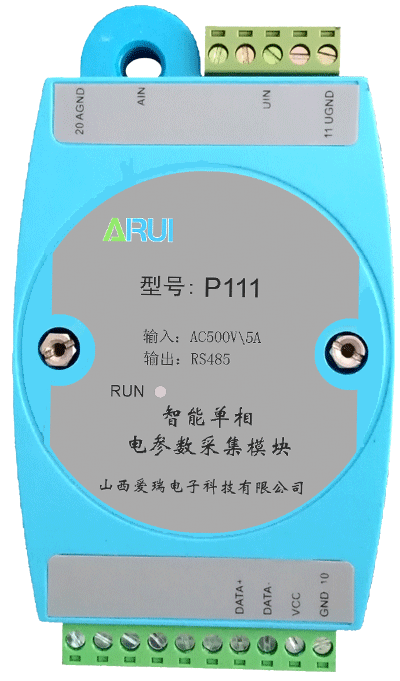

概述
          “P111单相智能电参数测量模块”是一款性能优异，价格低廉的智能型电参数测量与采集模块，测量单相交流电路电压、电流（真有效值）、有功功率、无功功率、功率因数、频率、视在功率、基波有功、谐波有功、基波无功，正反向有功电度、正反向无功电度等电力参数；模块实时数据的更新周期40mS～1000mS可设置。该款产品功能强大，在电力监测、智能楼宇、电气控制装置与系统中有广泛应用。

● 输入信号
单相交流电压、电流。输入频率：45～75Hz；
电压量程：500V
电流量程：5A
信号处理：16位A/D转换，6通道，每通道均以4KHz速率同步交流采样，真有效值测量；
过载能力：1.4倍量程输入可正确测量；瞬间(<10周波)电流5倍，电压3倍量程不损坏。
● 通讯输出
输出数据：电压U、电流I、有功功率P、无功功率Q、功率因数PF、频率F、视在功率S、基波有功功率P1、谐波有功功率Px、基波无功功率Q1、正向有功电度、反向有功电度、正向无功电度、反向无功电度等电力参数；
输出接口：RS-485 二线制 ±15KV ESD保护；
数据格式：可设置；10位，1位起始位0，8位数据位，1位停止位；
通讯速率（Bps）：1200、2400、4800、9600、19.2K；
通讯规约：标准MODBUS-RTU通讯规约。
● 测量精度
电流、电压：0.2级；其它电量：0.5级。
● 参数设定
模块地址、波特率、电量底数等均可通过通讯接口设定。
● 供电电源 DC+8～24V；功耗：<0.5W
+8～24V供电，消耗电流小于50mA，最高输入电压不得超过+30V。
● 尺寸与安装
外型尺寸：130mm*69mm*41mm；安装方式：DIN导轨卡装。
● 工作环境
工作温度：-20℃～+70℃； 存储温度：-40℃～+85℃； 相对湿度：5%～95%不结露

P111单相智能电参数采集模块使用说明书
