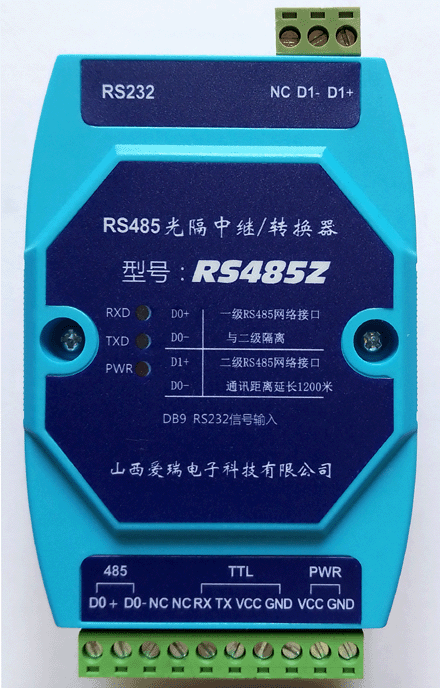

RS232转485功能
1、RS-485转换器下最多可带128节点（根据现场所带的485设备及线路状况而有差别），通过中继器可带更多节点。
2、RS-485总线应使用屏蔽双绞线，屏蔽层接RS-232/RS-485转换器(EDA485B、EDA485TZ)及终端的GND端。
3、RS-485总线通信应接地线,因为RS-485通信要求通信双方的地电位差小于1V，若高于1V则会引起通讯数据不可靠，若通信双方的地电位差过高还会导致RS-485接口芯片的损坏；为安全起见，建议PC机的机壳要可靠接大地；转换器的“地”与同一485总线上各终端设备的485口“地”通过485通信双绞线的屏蔽层相连并一点接大地；转换器RS-232、RS-485、电源三方全隔离（2500V）型的转换器，转换器的RS-485端无需接地线（EDA485C无485的引出地）。
4、RS-232/RS-485转换器的DB-9（孔座）一端直接插在PC机RS-232的COM口上；另一端为可插拔式接线端子：DATA+端接RS-485总线的数据正DATA+（A）端，DATA-端接RS-485总线的数据负DATA-（B）端；GND端接通信网络系统的地及电源地。
5、若转换器与微机COM口间有延长线，则建议使用标准延长线（9根线都延长的），若自制，则转换器连接2、3、5脚即可，因其
是有源转换器，无需从RS-232口窃电；PC机RS-232口的DB-9芯连接器引脚为：2－RXD（收），3－TXD（发），5－GND（地）。
中继功能
1、通讯接口：RS－485接口， 二线制，半双工；
2、速率：0～ 38.4 KBps自适应；
3、隔离：电源、RS－485输入（VCC、GND、D0+、D0－）与RS－485输出（D1+、D1－）接口之间隔离；
4、电源：DC + 8～24V *功 耗：典型电流消耗 < 30 mA；
5、保护：电源反接保护；RS－485： ±15KV ESD保护、TVS二极管保护；
6、工作环境：工作温度：－40℃～70℃;存储温度：－40℃～85℃;相对湿度：－5%～95%不结露；
安装方式：DIN导轨卡装 体积：122mm *70mm * 43mm |
